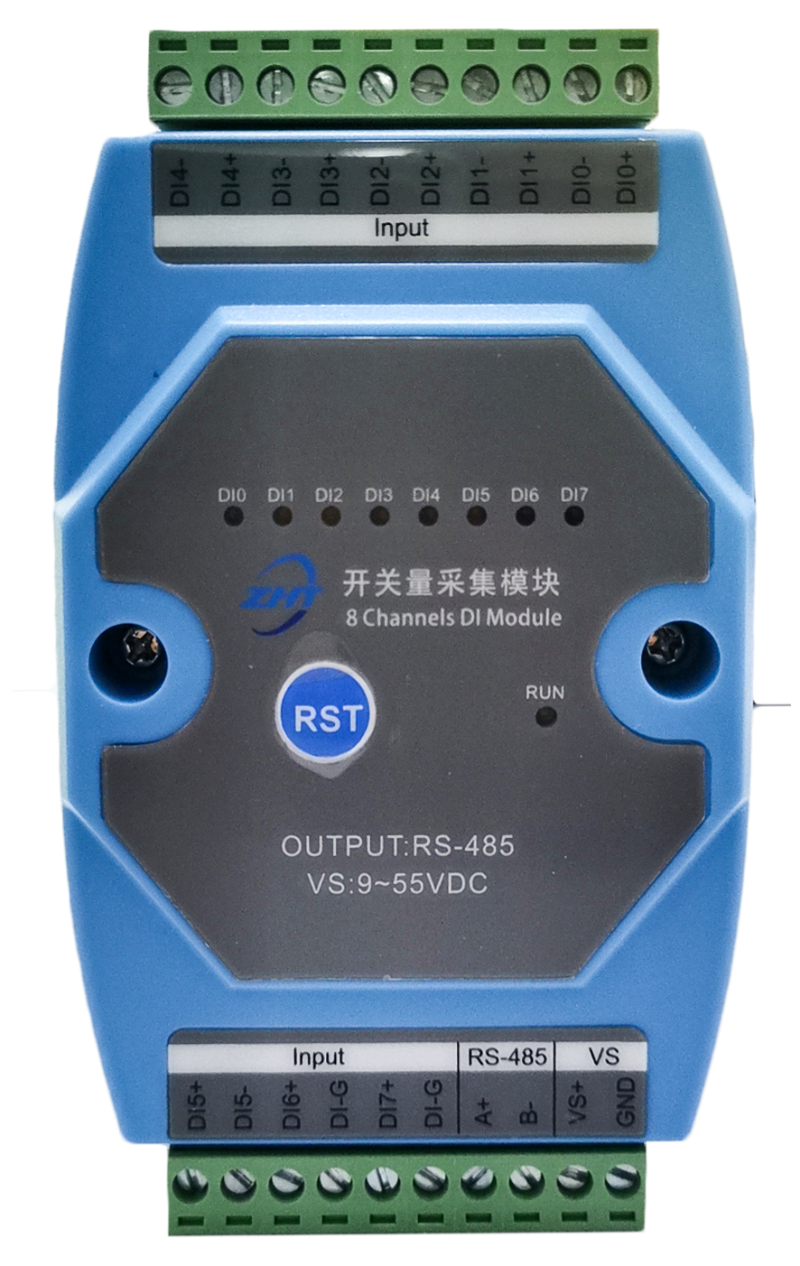

開關量采集模塊是一種信號采集設備，主要用來采集開關量信號，有些采集模塊帶控制輸出。模塊之間可以利用總線方式進行數據傳輸，接口通常是RS485，采集到的數據輸送到計算機中，或者將計算機輸送的指令進行相關狀態的控制，或者進行多個通信、或者遠程控制來實現某種狀態。而在采集和輸送數據或者指令控制狀態的過程中，它需要依靠標準的modbus協議或者定制的相關協議來執行。

   開關量采集模塊安裝方式通常用導軌固定，根據用途的不同，模塊的多少，在安裝接線的過程中最好加裝模塊箱。開關量采集模塊根據輸入輸出的路數不同，接入的線纜也會很多，加裝模塊箱可以很好的整理線路，預防調試維護的時候誤碰，實現模塊的整體，美觀大方和簡潔。

   開關量采集模塊安裝接線有兩種，由于模塊功能的不同，輸入輸出分為有源開關量，或無源開關量（屬稱干接點）。

   有源開關量采集模塊安裝接線，模塊每一路輸入都是高電平，說明模塊的每一路輸入必須有電壓，模塊采集的數據才認為是通路，無電壓則模塊采集的數據才認為是斷路。這種就是我們屬稱的共正，接線中需要每一路串入電源。

   無源開關量采集模塊安裝接線，模塊每一路輸入都是無源的，屬稱干接點輸入。這種就是我們所說的共地，接線中可以把每一路GND并聯在一起。

   開關量采集模塊廣泛應用于樓宇智控、工業總線、動力環境系統、安全監控、交通自動化等多個方面，發揮著總要作用。
